2022-04-03

ビュ－カメラ改造

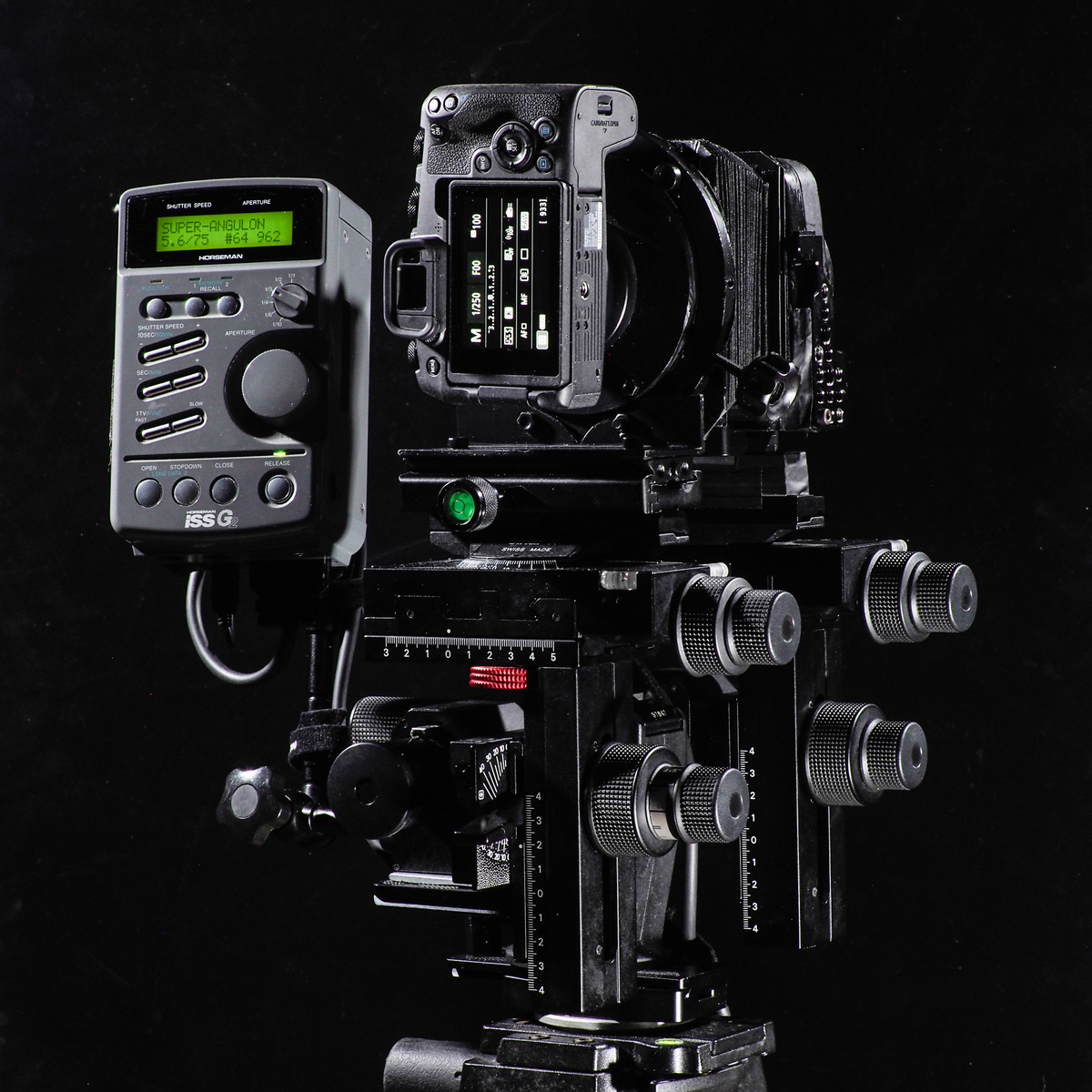

フィルム時代ブツ撮りといえばビュｰカメラで撮影するが当たり前で、デジタル移行後もアオリ必要時にはデジタルバックで撮影していましたが手持ちのバックタイプはCCDでライブビューが白黒のためちょっと見ずらく(現行機はCMOSですが高くて買えません (´；ω；`) 懐事情もあり最近ではDSLRでアオリ撮影を行っています、ただDSLRでは問題が？

f:id:nekoneko3499:20220402223318j:plain

DSLRでのピント問題

ビューカメラは大きなシートフィルムに合わせて作られている為小さなDSLR用センサーだと90㎜以下ではピントの結像が問題になります、理由：ピンを執るには後板を前後に移動する事で結像させるのですが90㎜以下ではフランジバックの距離の関係でフロント部分に当たる程接近します (＋蛇腹の厚みで実際には結像できない) 更に DSLRではボディーを連結するアダプターが影響する為なんとか出来ないかと今回の改造に至りました ※フランジバックとはレンズマウント面からセンサーまでの距離

写真用語集 - フランジバック - キヤノンイメージゲートウェイ

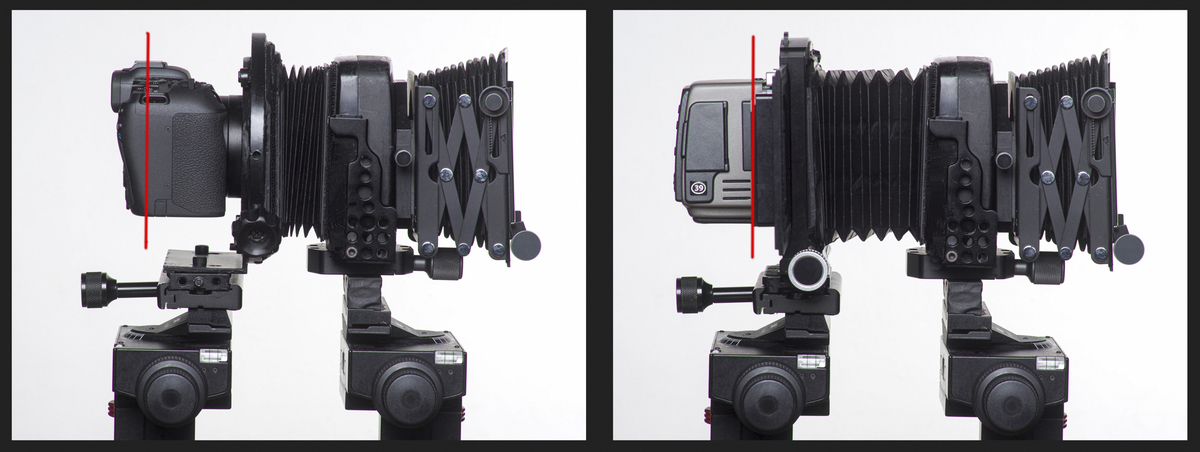

下記は大判カメラ用の105㎜でピントを結像させた写真ですが中判デジタルは蛇腹が伸びていますねDSLRの方は余り伸びがなくこの状態だと物理的に少量しかアオれません、次にセンサーの位置を見て下さい同じ様な位置ですがカメラ形状とマウントアダプターでこの差が生まれてしまいます、この事からもDSLRでアオリを使いたい場合は120㎜以上のレンズが必要かと思います　

※ピントだけなら90㎜でもなんとか結像しますがレンズ自体大きなSW、SA 系は後玉が当たる為使えません、但し：広角用凹みボードと袋蛇腹を使うと多少は改善できます

f:id:nekoneko3499:20220405160214j:plain

大判用は90ｍｍ以下が使えない為他に方法はないかと色々試したところ中判のGX680用が使える事が分かりました、GXのレンズはレトロフィーカス(前玉を凹・後玉を凸)で設計されているのか？手持ちの50㎜、65㎜、80㎜ではピントは勿論アオリを使かって撮影可能ですこれは大判用レンズでは有り得ない事で(^.^)嬉しい誤算でした

※35㎜版含め絞りを手動で操作できるマニュアルレンズは全て流用できますが焦点距離とイメージサークルの大きさには注意が必要です　(引伸し用レンズも使用可)

f:id:nekoneko3499:20220405234959j:plain

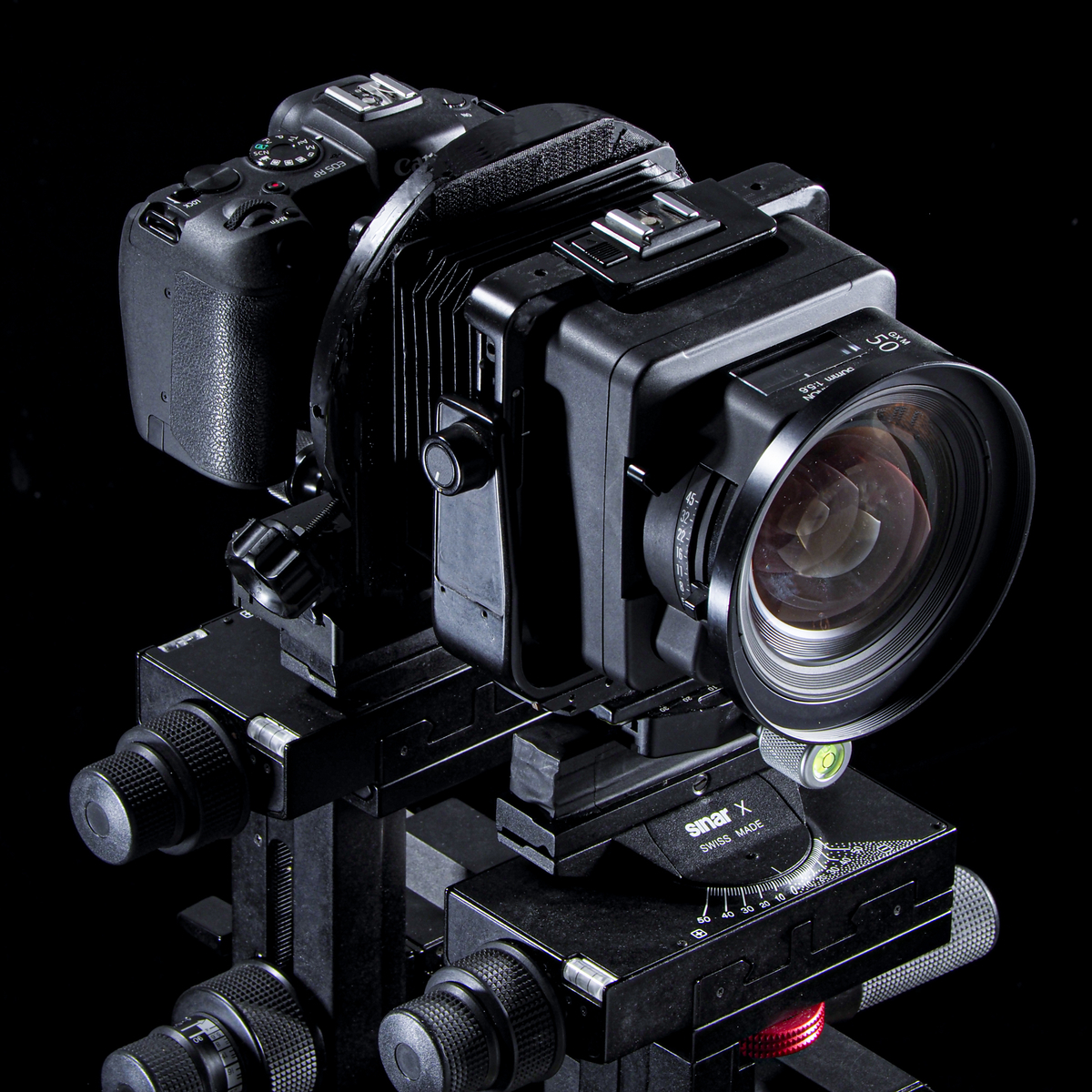

改造のポイント①距離間と可動域を稼げる様支持台にL字プレートを取付け②レンズギリにディフューザーを設置できるようISSを直付けにしフレーム周りをコンパクトにしました

土台にはSinarを利用して前板／後板と蛇腹は取っ払いパーツを寄せ集めて自作しましたがこのカメラを改造してまで必要な方は余りいないと思いますので(^.^)今のデジカメに合う軽量コンパクトなビュ－カメラのURLを貼っていますご興味あれば検索ください

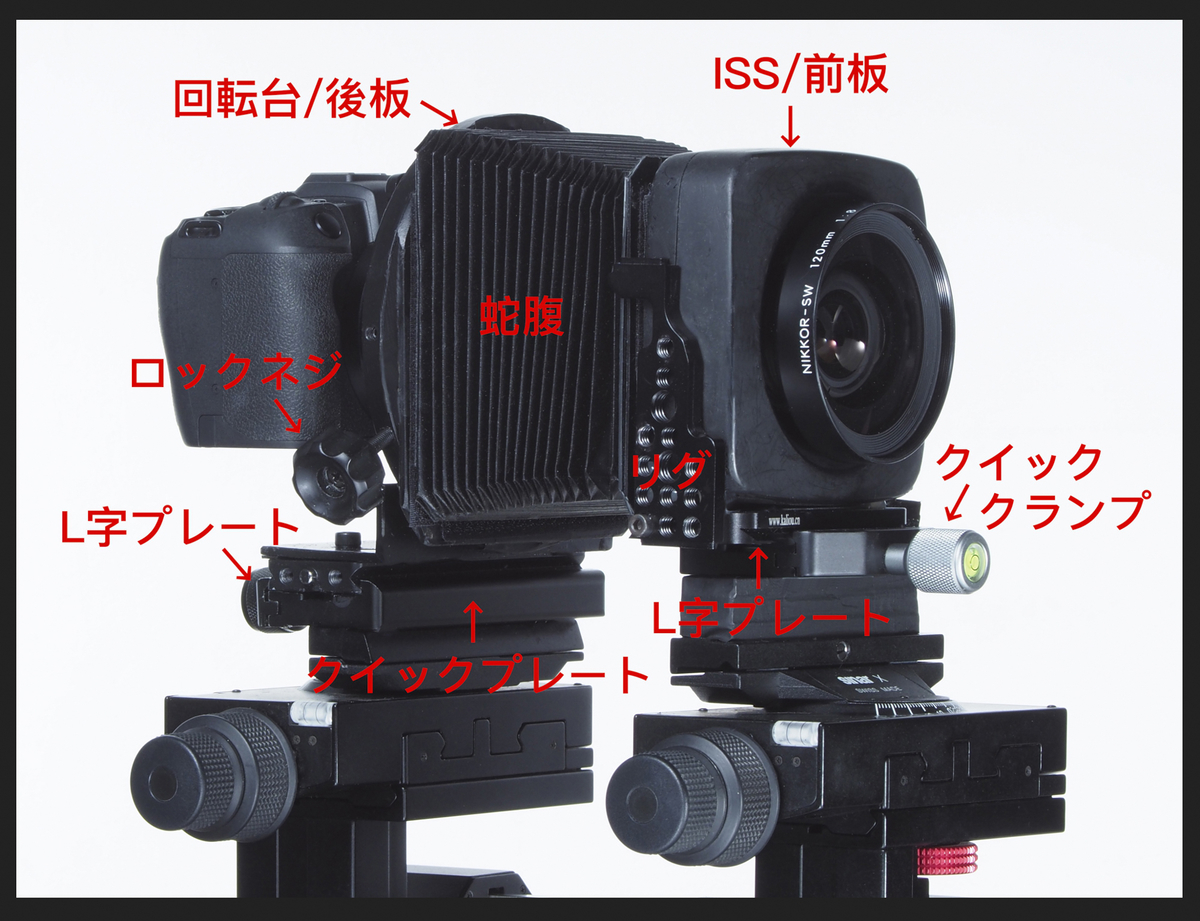

f:id:nekoneko3499:20220406154411j:plain

今回使用したモノ　　SinarX (土台部分)

☆前板側　Horseman Iss、L字プレート、クイックリリースクランプ、リグのパーツ

☆GXの場合　GXのボディーからフロント部分をバラしてクイックプレートをネジ止め

☆後板側　マウントアダプター、回転台/自作ボード、L字プレート、クイックリリースクランプ　レボルリング用ロックネジ

☆蛇腹　ISSの大きさに合う様マミヤの蛇腹フ－ドを改造して再利用しましたがGX680の蛇腹でもぴったり合いました　　両方ともヤフオクで入手可能

市販されているDSLR用アオリレンズを使えばアオリ撮影が可能になりますが可動量の少なさとティルトとスイングが同時に煽れないのが不満で(価格も)その点ビュ－カメラだと前板と後板が制限なくアオれるのが大きなメリットです

改造はともかく本体とレンズはヤフオクで数万円で落札可能ですしマニュアルレンズをお持ちなら取付の工夫は必要ですが資産も活用できますのでアオリ撮影にチャレンジされては如何でしょう

連結アダプターは市販されています　https://www.discoverphoto.jp/Adapter/4x5-Digital-Camera-board-adapter.htm

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

※ 少々お高いですが時代に合わせたデジタル用ビュ－カメラも市販されています

※ ビューカメラまでは必要ない方にキャノンのアオリレンズ紹介サイトです

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

2021-10-12

テザー撮影

テザー撮影てなに？カメラとPCを連結しリモートで撮影する方法です

みなさん撮影するとカメラの液晶モニターで確認すると思いますがプロの現場ではPCに繋ぎ確認するのがスタンダードな撮影方法で、特にブツ撮りではPCの大きな画面でライブビューを見ながら確認調整を繰り替えして仕上げることができます、また人物撮影系は大勢の人が同時に確認でき意見交換しながら撮影進行できます

構築するには専用ソフトが必要で使っているカメラメーカーからソフトを(DL)インストールして行いますその他では編集ソフトのライトル－ム、キャプチャーワンが対応　(カメラ制限あり)　各社URLを貼っていますのでご興味あればDLしてください　※Mac／WindowsどちらでもOKで基本無料、ニコン/ペンタは有料

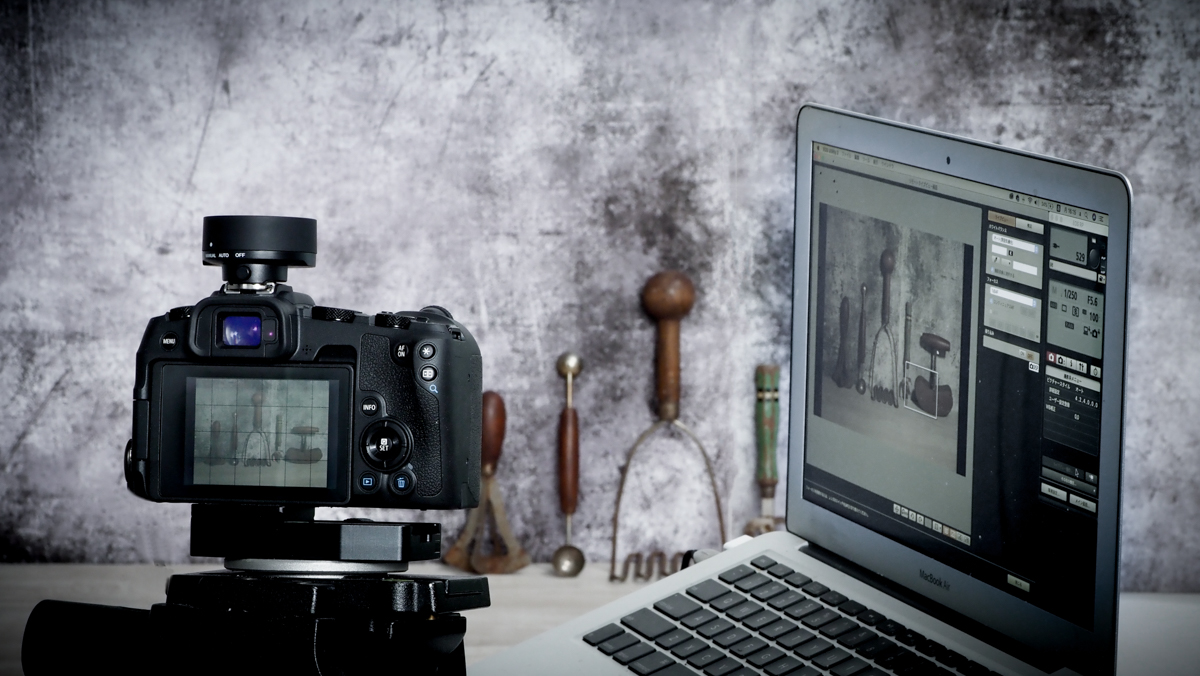

f:id:nekoneko3499:20210927162850j:plain

ではテザーソフトでなにができるのか？

・大きなライブビュー画面を見ながら撮影できるのが最大のメリット　(特にブツ撮り)

・PCで各種設定が行える　(絞り・シャッタ－スピード・Iso感度設定・WB)

・拡大してピント調整／確認

・シャッタ－レリ－ズ　(ブレ防止)

・撮影データーをカメラとPC同時に記録できる

・オーバーレイ機能　※レイヤーの様に重ねながら撮影ブツを同じ場所にレイアウトできる

キャノンだと下記画面を操作するのですがどのメーカーも多少の機能差はありますがだいたいこんな感じです、また設定からレリ－ズまでPCで行う為一切カメラに触れる事なく撮影できます　※残念ながら一眼系といえども全ての機種には対応していません

f:id:nekoneko3499:20210928134035j:plain

撮影の流れ

①画面上に新規フォルダーを作り名前を付ける②カメラとPCを連結させる③テザーソフトを立ち上げる④名前を付けたフォルダーを紐ずける⑤ライブビュー画面を開く⑥アングル決定⑦ライティング調整⑧絞り・シャッタースピード・ISO感度を設定⑨撮影⑩編集ソフトで確認

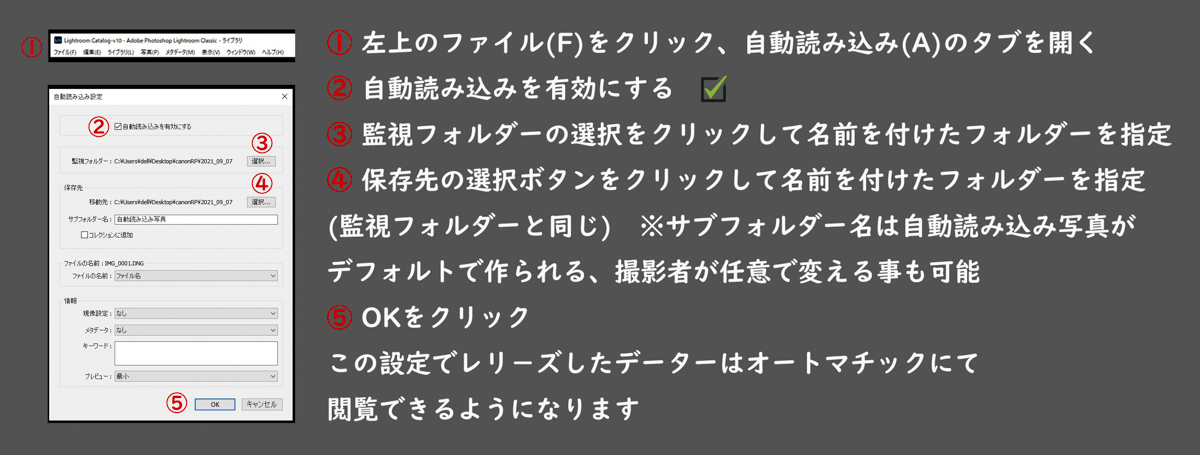

テザーソフトとライトル－ムを紐ずける方法

ぼくはメーカー製編集ソフトを使わず直接ライトル－ムに送り確認できるようにしています、LRを使い慣れている方には便利ですよ　　　　

f:id:nekoneko3499:20210930094550j:plain

PCに繋ぐ際有線or無線で連結させるのですができればワイヤレスで使いたいですね、ただ出来るかはカメラ側の問題になります

外ロケでもテザーを使えれば良いのですが取り回し、置き場所等でPCでは何かと難しくロケではIpadに飛ばすのですがどのメーカーもIos、android用テザーソフトは出してない為純正スマホアプリに頼る事になりますが使い勝手がイマイチで(><)サードパーティー製のシャッタースニッチをオススメします　(URL貼ってますのでご興味あれば)

ブツ撮り講習に来られる方には必ずチャレンジ頂くのですが概ね好評で未経験の方は１度お試しで撮影しては如何でしょうか、クオリティーアップできると同時に新たな撮影欲が生まれるかもですよ(^^)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

Canon EOSユーティリティー　 mac版　☆無料

幅広い機種に対応、基本的な機能は装備しています

OM Capture　　☆無料

上位機種に対応しています、僕的には1番使いやすいソフトです

download.omsystem.com

Sony　 Imaging Edge Desktop　　☆無料

幅広い機種に対応、基本的な機能は装備しています

FUJI FILM 　X Acquire　　☆無料

幅広い機種に対応、基本的な機能は装備しています

Panasonic Lumix Tether Steaming 　☆無料

2021.7.16現時点で9台対応、基本的な機能は装備しています

Nikon Camera Control Pro2　　☆有料　　※３０日間の無料お試しができます

幅広い機種に対応、基本的なことは出来ますが有料なので評判はイマイチです　

PENTAX　 IMAGE Transmitter2　　☆有料

基本的な機能は装備していますがニコン同様有料なので評判はイマイチです

Adobe Lightroom　　☆有料　　※7日間の無料お試しができます

PhotoshopCCをインストしている方はDLして使用出来ます、テザー撮影に関してはキャノンとニコンはデフォルトで対応、ペンタックス、フジフィルム(有料)はプラグインになります　※現像ソフトとしては秀逸ですがテザー撮影機能は他のソフトに比べた場合少しモノ足りない感はいなめません

Capture One　　☆有料　　※３０日間の無料お試しができます

元々デジタルバックメーカーでしたが(今も)デジタルバックを使わずとも現像ソフトだけ使っているプロカメラマンが世界中に大勢いるほどスタンダードになっています、サブスクかライセンス購入を選べますが少々お高いです　　

digicamcontrol 　　☆無料　　 Nikon 対応フリーソフト（Windows限定）　

ニコン純正のテザーソフトは有料になってしまいますが下記ソフトはフリーソフトですご興味ある方は自己責任でDLしてみてください

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

少々お高いですが使い勝手は◎

ShutterSnitch

2ndNature
写真／ビデオ
無料

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

2021-09-21

EOS RP その２　test

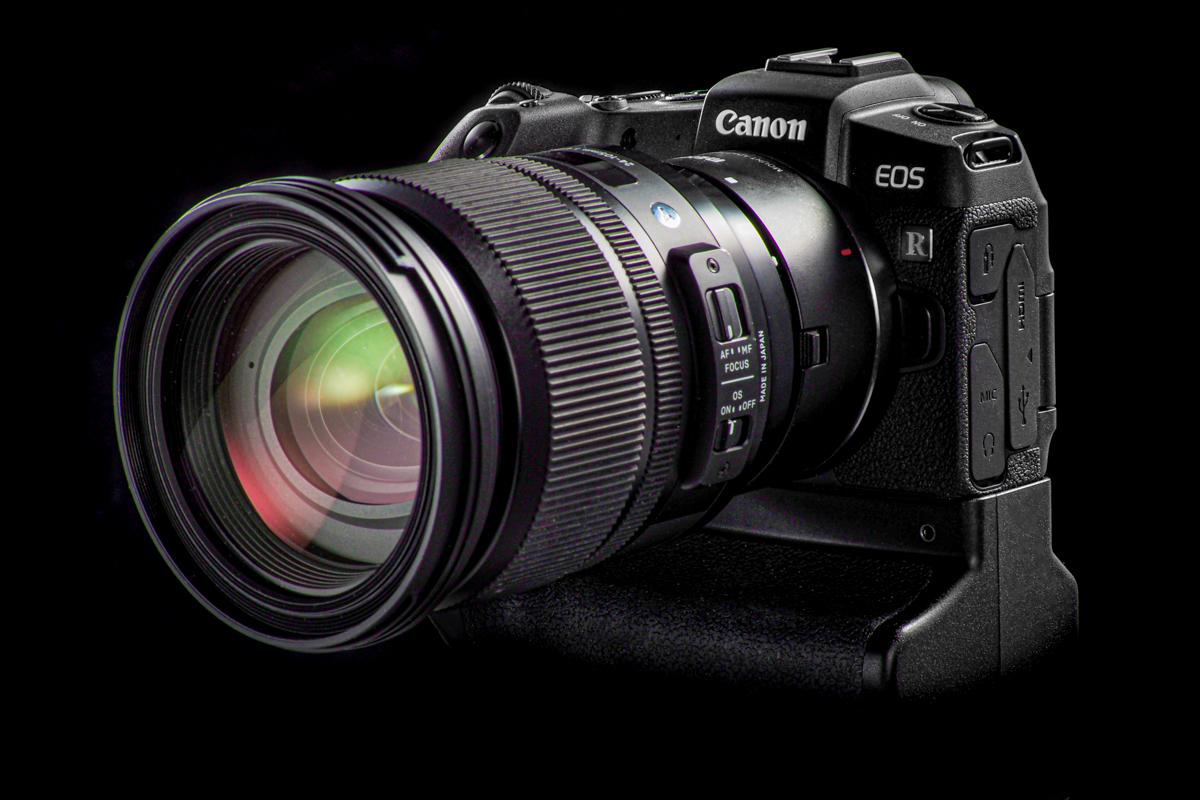

生徒さんからの一言で購入してしまったRP(^^)その２

ぼくの必要とする機能が中心ですがテストしましたのでよかったら参考にしてください

① フォ－カスブラケット撮影

② Dpp4での深度合成処理精度

③ タッチパネル操作＆シャッター

④ Wifi経由でのeosユーティリティーワイアレス転送能力

⑤ IOS高感度耐性

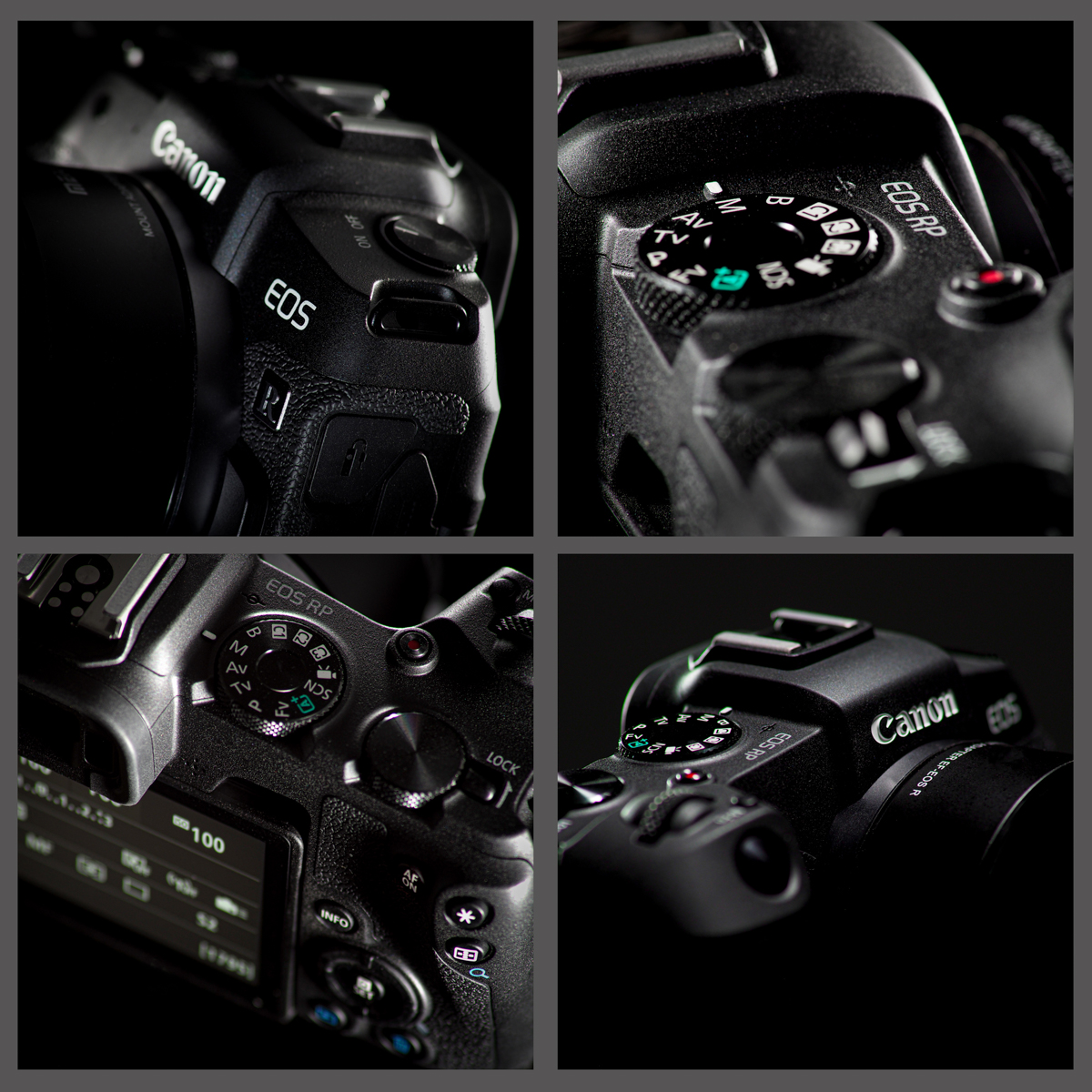

f:id:nekoneko3499:20210919171744j:plain

① フォ－カスブラケット撮影　　

1回のレリ－ズで2段階(枚数)から９９９段階まで自動で撮影できるように設定できステップ幅は10段階から選ぶことが可能、カメラ設定の制約はありですが回折を気にせず深いピントを得られるのは大きなメリットですね、ただ※ストロボ撮影に対応していないのが残念です(><)　※RAWデーターには対応しています

カメラ設定が以下の状態だとNGストロボ撮影・オ－トライティングオプティマイザ・HDRモ-ド・多重露出・マルチショットノイズ低減・インターバルタイマ－・露出補正/ＡＥＢ設定・ＷＢ補正/ＢＫＴ設定・長秒時露光ノイズ低減・ピクチャ－スタイルオ－ト・高輝度/段調優先・フリッカ－レス撮影

光を回したライティングと少し意地悪なローキーを意識したライティングで行ってみました、回した方は全体によく合成し質感も損なわれずに見えるのですがよく見るとところどころエッジがボヤけて見える箇所がありますね、ローキーの方は懐中時計のチェーンがふにゃふにゃに再現されています、但しジャケットの色、ライティングもコントラストをつけたので条件としては厳しいと思っていましたがチェーン以外は良好な感じですしファスナーを見る限り細かな箇所でもよく合成していますのでライティングを工夫すれば使えそうですが今のところシビアな撮影仕事で使うのは難しい印象ですが充分楽しめる機能でもあります

※キャノン指定外のシグマ製レンズで行いましたが何の問題もなく撮影はできました

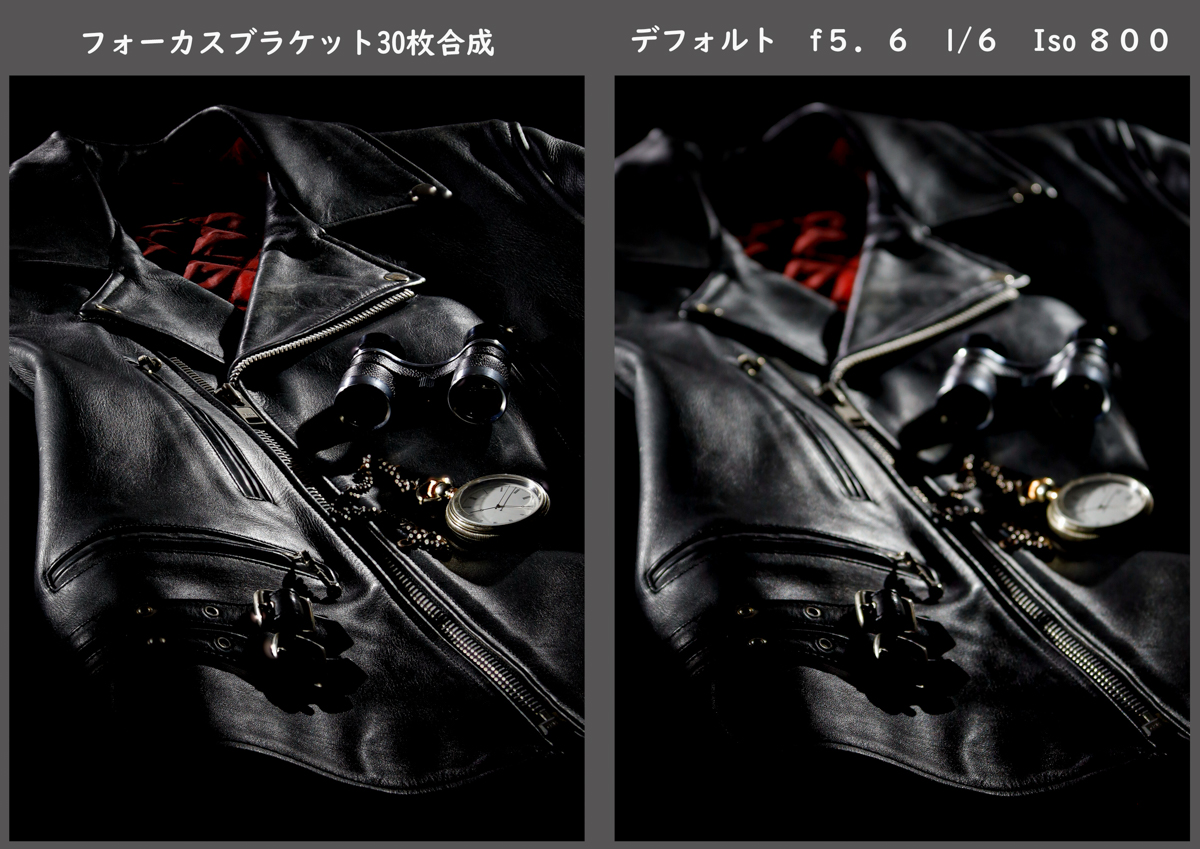

３０枚撮影　Jpeg S2　撮影時間８秒　現像１分３６秒　　【光源　定常光ライト】

f:id:nekoneko3499:20210917143333j:plain

被写体の大小により被写界深度が変化しますが今回のジャケットの場合１０段階３０段階５０段階と撮影しましたが１０段階だと赤の裏地辺りからピントが合わずパンフォーカスにはなりませんでした、３０段階、５０段階の場合は変わらず良好な結果でしたので３０段階でもこの大きさだと大丈夫かもですね　※F値、レンズにより多少変動します

ジャケット、香水瓶ともピント位置はカメラ側の被写体先端に合わせたあとはシャッターを押すだけ、被写体の先端と最後列(撮影領域)を指定することはできず1か所決めてあとはカメラ任せで次々と撮影されていきます、その後DPPで合成処理を行いました

香水瓶の場合はモノが小さな為５０段階の方が結果は良かったです、撮影＆処理もさほど時間が掛からないのでご興味あれば色々な条件でテストしてみて下さい

f:id:nekoneko3499:20210916145506j:plain

５０枚撮影　Jpeg L　撮影時間２６秒　現像８分２４秒　　【光源　定常光ライト】

f:id:nekoneko3499:20210916145527j:plain

※ＰＣの性能差でフォ－カスブラケット／深度合成とも処理時間が変わる可能性あり　　テストPC　Windows10pro　　CPU Core i3　　メモリー8GB

② Dpp4での深度合成処理精度

フォーカスブラケットは残念ながらストロボ非対応ですのでストロボを使かって深度合成撮影を行いたい場合マニュアルフォーカスで自分が決めた段階(枚数)を撮影した後DPPで合成処理を使うことになるのですが、概ね良好な感じに仕上がりました(^^)フォーカスブラケットと違い撮影ポイントを自分で決められるので被写体の形状で(高さ・奥行き・大小)変わりますが１０段階程で良い感じに仕上げることができそうです

今までは深度合成が必要な場合はフォトショで行っていますがDPPでできればキャノンユーザーとしては嬉しいですね、ただこちらも撮影仕事では今のところ難しいかと思います

【①ボケの大きさ②手前の被写体を優先③合成境界のなめらかさ④明るさ補正】を調整する事ができます、今回のテストはスタジオで行いましたが風景等外での撮影の場合は風、車、人間等動くモノが入るとNGになりますので中々難しいですね、どちらにしろ室内室外とも三脚とレリーズが◎必になるかと思います、　※キャノン推奨のF値はF5.6～F11

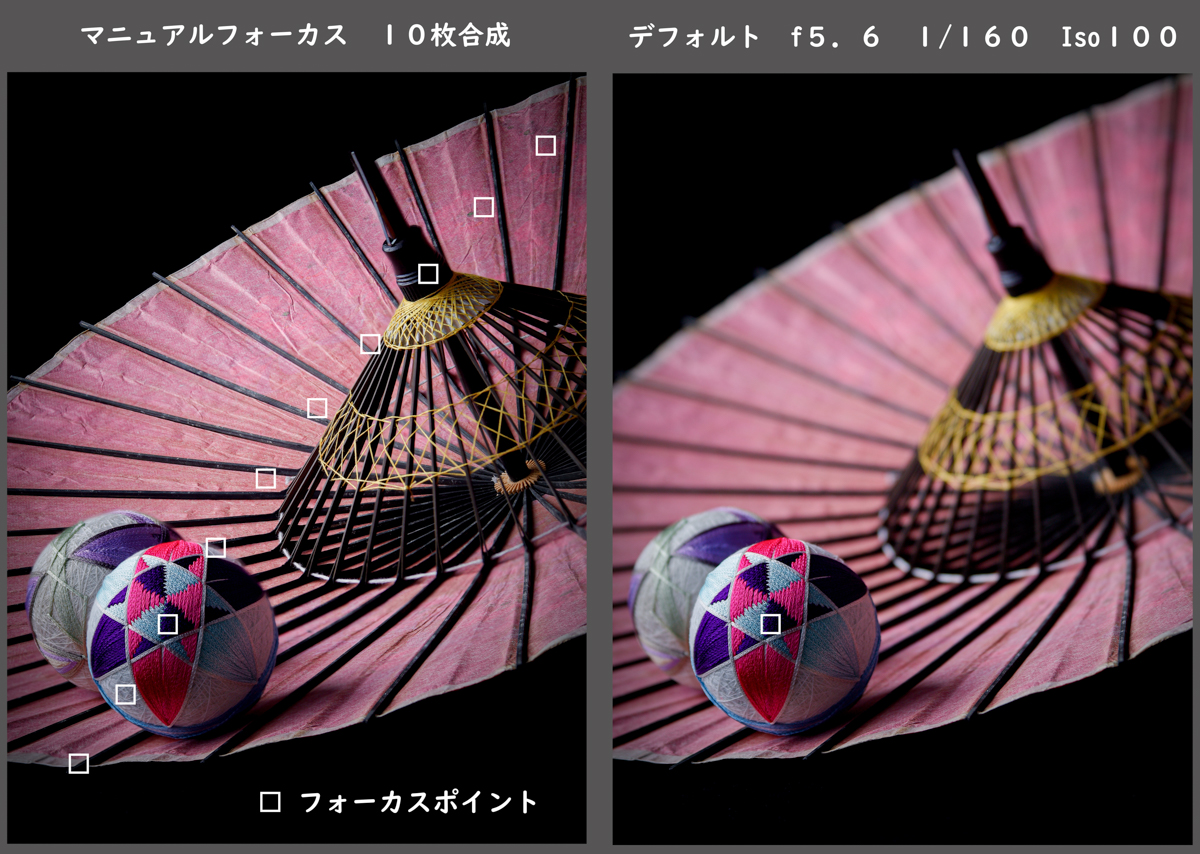

DPP4 深度合成　F5.6 　10段階　　設定デフォルト　　【光源ストロボライト】　

f:id:nekoneko3499:20210923181553j:plain

上記テスト撮影の方法　EOSユーティリティーのライブビューを使いマニュアルフォーカスで撮影した後(今回は１０段階)DPP４で合成処理を行いました(設定はデフォルト)敢えてF5.6で撮影しましたがF11まで絞れば半分程の枚数でも大丈夫かもです、またステップ幅を広げても枚数は減らせると思います　※フォーカスブラケットも同じですが合成データーはオリジナルから１０％程トリミングされますので少し引いて撮影した方が良いかと思います

③ タッチパネル操作＆シャッタ－

今回の深度合成テストは2種類の方法で撮影しました①ＥＯＳユ－ティリティ－のPCライブビューで拡大しながらMフォーカスで撮影②タッチパネルでフォ－カスポイントを移動しながら撮影、結果として1番スムーズに行えたのがタッチパネルでフォーカスポイントの移動、シャッターはボディーボタンでレリ－ズする方法でした、タッチシャッタ－もPCライブビューもカメラ内の処理なのか1回撮影したらもう1回シャッタ－を半押ししてニュ－トラルにする必要が時折でましたこれはアダプタ－経由のEFレンズだからなのか？RFレンズを所有していないので何ともいえません(><)　※当たり前ですが通常撮影ではEFレンズでもフォーカス、シャッタ－リ－ズとも半押しすることなくスムーズに撮影できます

タッチパネルの最大の利点はＡＦポイントの選択と各設定変更時のやりやすさとだと思いますがポイント移動の際ボタンをグリグリする必要がなくパネルに触るとRPの場合まさに瞬時に移動できるのでストレスがなくなりますね(^^)

今メインに使っているα7、Ｅ－Ｍ１ともタッチパネルを搭載していますが必要？と思い使いませんでしたが今回のテストでこれはありだと今後は積極的に使かおうと思います(^^)

④ Wifiでeosユーティリティーワイアレス転送能力

スタジオ系プロカメラマンはシューティングしたデーターをPCで即座に確認する事を前提に撮影するのですが特に人物系が有線接続だと邪魔になりキャノンの場合は１ｄ系と５ｄ系には専用のｗｆｔ(ワイアレストランスミッター)を発売していますのでぼくも4台程購入しましたが価格がチョットお高くボディーを変える度購入するのもつらいな～と思っていました(><)撮影の流れは①撮影②eosユ－ティリティ－を経由してPCに送る③(ライトル－ムで確認)またロケ撮はIpadに送るのですが最近はどのメ－カーでもBluetoothが内蔵されスマホ／タブレットにワイアレスで飛ばせますがまだまだアプリが使いずらい感じで(><)ぼくの場合はシャッタ－スニッチというアプリを使かって確認しています、で肝心のRPのWifi機能がプロの現場で使えるのかどうかですが

転送速度　JPEG S2 １秒以下　JPEG L ４秒　ROW １８秒　ｃROW １２秒 /１データー

突然の無線切れ　今のところナシ

ＰＣライブビューの操作性　有線接続より少し遅延があるので気になるかもです

テストの印象としては概ね使えるかと思います(^^)純正ｗｆｔと同じくJPEG の場合ストレスなくPC／Ipadともに転送でき内蔵wifiでこれだけ使えるのは嬉しい限りです　※ROW／JPEG同時記録でJPEGだけ送るようにしています

⑤ ISO高感度耐性

デジカメの進化は凄まじくオッサンには追いつけません(^^)特に高感度耐性が素晴らしくフィルムから撮影している人間にとっては信じられない程ですね(^^)印刷系はおのずと低感度で撮影する必要がありますがWeb系はいくつでもいいんじゃない(^^)と思うほど進化していますね特にココ２～３年に発売されたカメラはノイズてなに？カラーバランス？のような時代ですね極端にいうとデジタル端末で見た場合１００でも１６００でも分からないほどになりました、ほんと凄い時代になりました(^^)ただ職業カメラマンには大変な時代でもあります(><)機会が有ればいつか書こうと思います

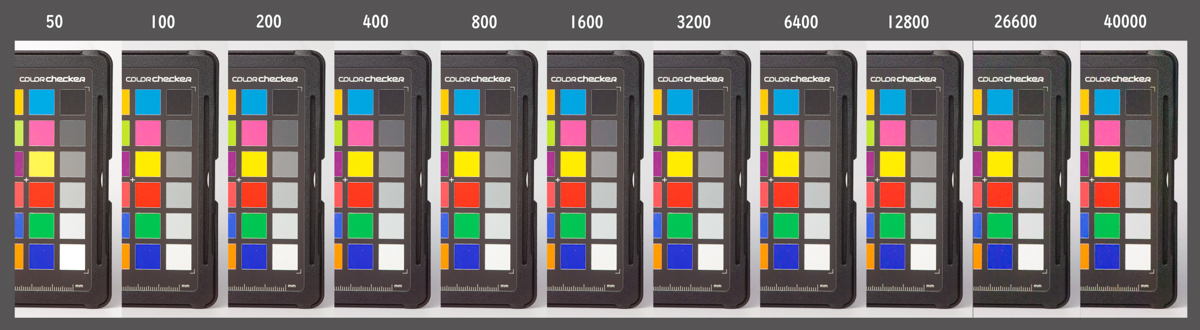

下記はRPを使って撮影したテストデーターですが高感度になるとシャドー側にノイズが載ってきますが嫌な載り方になってませんね、カラーバランスは３２００辺りから少しずつ崩れていく感じで光の状況にもよりますが６４００位まで使えるのではないでしょうか、また最大感度が４００００まで使えるのはいざという時に安心ですね　(１０２４００まで感度拡張が可能)

f:id:nekoneko3499:20210916231557j:plain

雑感

発売より少し経過しているカメラですが今回テストした結果改めて史上最高のコスパカメラだと思いました(^^)トータルバランスが非常に優秀でどんな撮影にも応えてくれるでしょう、前回も書きましたが高額機には敵わない部分があって当然で、ですが基本性能がしっかりしていますので画質よし(^^)持ち歩くのもよし(^^)操作性もOK(^^)とAPS-C含め他のフルサイズの価格を考えた場合１０万円で手に入るカメラとしては大変素晴らしいカメラだと思います、今までデジタルバックからプロ機まで様々なカメラを使って来ましたがこれ程機能に対しての対価に納得したのは初めてです(^^)次世代のRP2にはこの価格設定と軽量コンパクトはそのままに手ぶれ補正とディアルスロットと大きめのバッテリーを望むのは欲深か過ぎる？(^ ^)難しいかな～お願いしますよキャノンさん(^ ^)

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

eosRP　その1

※以前紹介したシャッタ－スニッチ、お高いですが転送観覧アプリとしてかなり使えます

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

2021-09-20

ダミーバッテリー

ミラーレスになってからバッテリーの持ちに不満がある方が多いのではないでしょうか？PCライブビュー・タイムプラス・動画撮影の途中で切れて中断！ストレスになりますね、(><)そこで対策として以前からダミーバッテリーを使かっています、これを使うと交換の必要がなくなり撮影に集中できますよ(^ ^)二通りの接続方法がありACタイプとバッテリータイプ(主ソニーNP-F)ケーブルがない為後者の方が撮影しやすく容量の大きなNP-Fを使えば頻繁に変える必要がなくなりますのでおススメです※純正はお高いので互換も使っていますが今のところ問題なく使えてます

バッテリ－接続式にはDCタイプとUSBタイプがあり後者だとモバイルバッテリーが使え尚良しで古くは5D2、現在はE-M1、α７３と使っていますがトラブルもなくストレスフリーで活躍して貰ってます、特に今回購入したRPは唯一イケてないのがバッテリー(１０００mA)の持ちでライブビューの場合はさっき変えたのにもう交換のイメージですので(><)カメラ固定の長時間撮影には非常に役に立つと思います(^ ^)

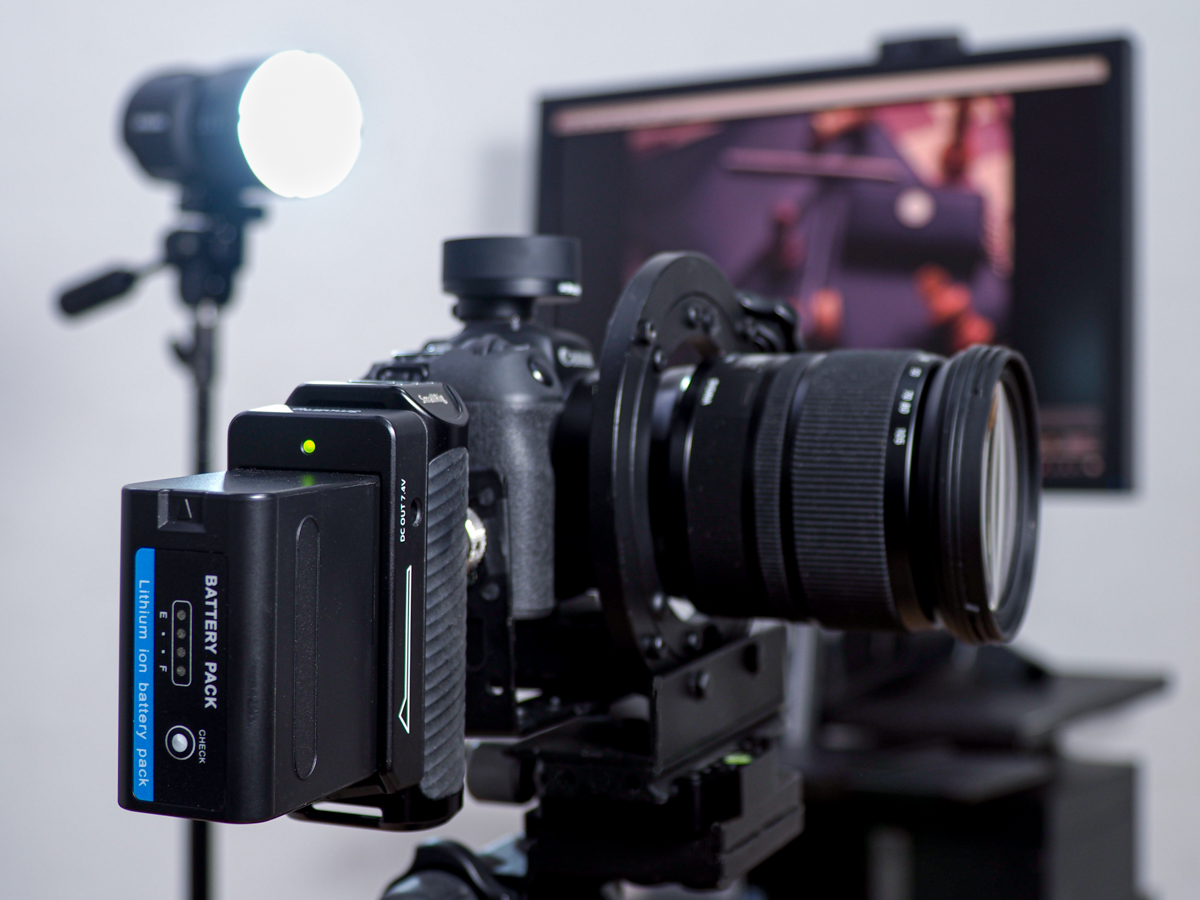

f:id:nekoneko3499:20210921014650j:plain

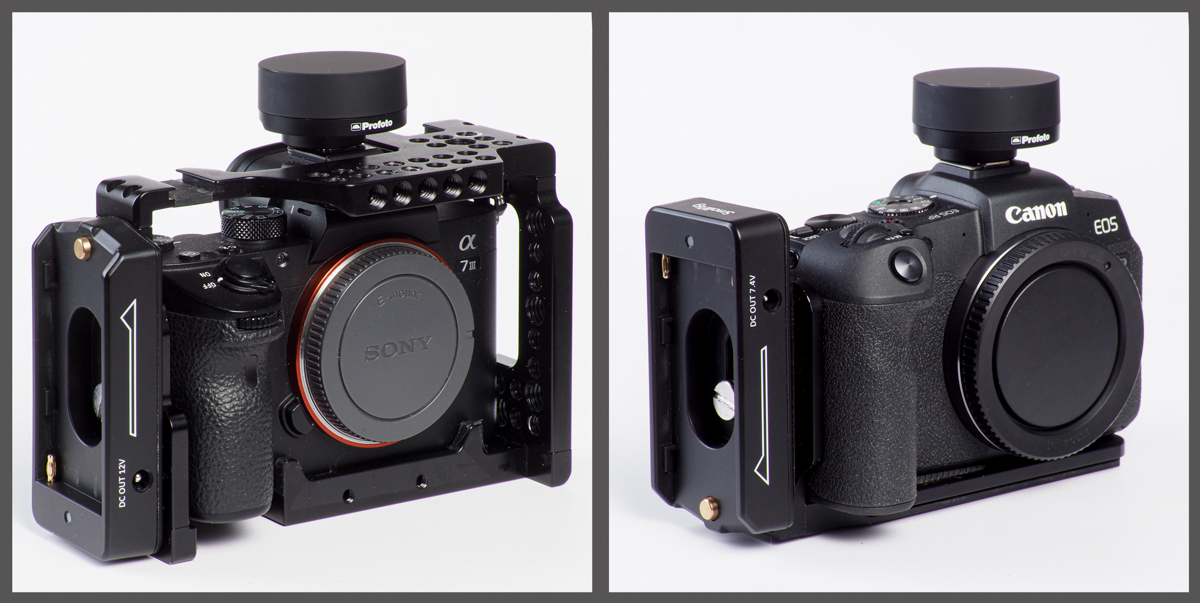

アダプタープレートの付け方はスチールの場合ホートシューにラジオスレーブが乗っかり左側にはケーブルの差込口がある為右側に取り付ける事になりますがカメラゲージだと１/４インチでそのまま付けられますしL字ブラケットは左右逆にすれば取り着け可能です

f:id:nekoneko3499:20210922134812j:plain

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

バッテリーアダプタープレート　3機種ともこれ1個で使い回しています

SmallRig NP-Fシリーズバッテリー用アダプタープレート（Lite）-3018

SMALLRIG
